Шкафы диагонально разъемные
Область применения
В последние годы предприятиями нефтегазодобычи и переработки все более востребованы утепленные кожухи и боксы для размещения датчиков и приборов учета. Устанавливаемые на открытом воздухе и в неотапливаемых помещениях, на объектах с умеренным и холодным климатом.
Большинство производителей предлагают диабоксы из армированного пластика. Главное отличие данного шкафа — это металлический корпус
Описание

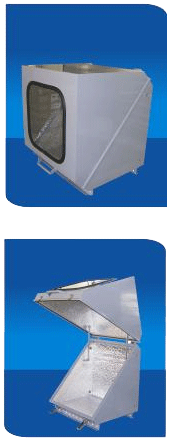

Корпус выполнен из листовой стали толщиной 2 мм. Внутренняя поверхность шкафа покрыта теплоизолирующим материалом толщиной 20мм, что обеспечивает оптимальную температуру для работы приборов. В зависимости от желания заказчика выполняется разделка корпуса шкафа под ввод-вывод кабелей, труб и установку оборудования. Конструкция оснащена двумя быстродействующими затворами и фиксатором крышки. Диагональное раскрытие в верхней части обеспечивает удобный доступ к размещенным приборам и оборудованию.
По типу установки может быть напольным – трубная стойка 1000 мм, навесным – пара кронштейнов на задней стенке и на трубу через хомуты на дне шкафа.
Таблица. Наружные размеры.
Обозначение изделия |
Наружные размеры |
Высота Н, мм |
Ширина А, мм |
Глубина В, мм |
ВШОХ-Х-РД-ХХ-500х500х500 |
550 |
400 |
400 |
ВШОХ-Х-РД-ХХ-600х500х500 |
650 |
400 |
600 |
ВШОХ-Х-РД-ХХ-800х600х500 |
650 |
600 |
600 |
ВШОХ-Х-РД-ХХ-1000х600х500 |
650 |
850 |
600 |
ВШОХ-Х-РД-ХХ-1000х800х600 |
650 |
1100 |
600 |
Шкафы ВШО, перечисленные в таблице, изготавливаются серийно.
Шкафы могут иметь как порошково-полимерное покрытие, так и покрытие автомобильным синтетическим грунтом серого цвета.
Пример обозначения заказа: Шкаф ВШОЭ-П-РД-ГД-НхАхВ-П(7001) УХЛ1,
(Шкаф обогреваемый ВШО серийного исполнения с обогревом от встроенного взрывобезопасного электронагревателя - Э ; напольный- П; разъемный диагонально - РД; с глухой дверью -ГД; покрытие полимерное порошковое RAL 7001; климатическое исполнение УХЛ1) |
Структура условного обозначения
