Шкафы серии ВШЛ
 Назначение
Шкафы линейные распределительные серии ВШЛ предназначены для размещения электрооборудования, устройств автоматики, управления и телемеханики в кроссовых помещениях, машинных залах, телекоммуникационных отделах офисов, лабораторий, ИВЦ финансовых структур.
Устанавливаются в закрытых помещениях при температуре от +5º до +50ºС и относительной влажностью не более 80%.
Изготавливаются со степенью защиты IP 31 по ГОСТ 14254-96.
Описание
Шкафы изготовлены из листовой стали на сварном каркасе. Каркас - перфорированный профиль (шаг перфорации - 25 мм). Боковые стенки легкосъёмные. Верхняя панель вкладная. Все элементы окрашены порошковой полимерной краской. Внутренние монтажные элементы выполняются по отдельному заказу. Разделка на выполняется по чертежам Заказчика. Дверь служит для ограничения доступа к аппаратуре. Для удобства монтажа и обслуживания аппаратуры предусмотрены задние двери.
 |
 |
|
Схема каркаса ВШЛ |

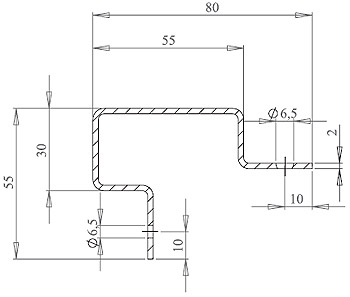

Профиль каркаса ВШЛ |
Таблица. Обозначение изделия. Размеры каркаса.
|
Обозначение изделия |
Наружные размеры каркаса |
|
Высота Н, мм |
Ширина А, мм |
Глубина В, мм |
|
ВШЛХХХХХХХ-1590х790х590 |
1590 |
790 |
590 |
|
ВШЛХХХХХХХ-1590х790х390 |
1590 |
790 |
390 |
|
ВШЛХХХХХХХ-1590х590х590 |
1590 |
590 |
590 |
|
ВШЛХХХХХХХ-1590х590х390 |
1590 |
590 |
390 |
|
ВШЛХХХХХХХ-1790х790х590 |
1790 |
790 |
590 |
|
ВШЛХХХХХХХ-1790х790х390 |
1790 |
790 |
390 |
|
ВШЛХХХХХХХ-1790х590х590 |
1790 |
590 |
590 |
|
ВШЛХХХХХХХ-1790х590х390 |
1790 |
590 |
390 |
|
ВШЛХХХХХХХ-1990х790х590 |
1990 |
790 |
590 |
|
ВШЛХХХХХХХ-1990х790х390 |
1990 |
790 |
390 |
|
ВШЛХХХХХХХ-1990х590х590 |
1990 |
590 |
590 |
|
ВШЛХХХХХХХ-1990х590х390 |
1990 |
590 |
390 |
Комплектация осуществляется по желанию заказчика.
Комплектация серии ВШЛ:
Шкафы серии ВШЛ перечисленные выше изготавливаются серийно.
По заказу могут быть изготовлены шкафы ВШЛ с другими наружными размерами и комплектацией по эскизам заказчика.
 |
 |
|
Пример обозначения при заказе: Шкаф ВШЛ1704210-НхАхВ-П(7032).
Расшифровка: Шкаф серии ВШЛ с каркасом НхВхА.
Комплектация:
|
1 |
Дверь металлическая одностворчатая вкладная |
|
7 |
Дверь (стенка) глухая металлическая одностворчатая вкладная |
|
0 |
Монтажная панель отсутствует |
|
4 |
Крышка низкая без вентиляционных отверстий |
|
2 |
Боковая стенка металлическая вкладная, 2 шт. |
|
1 |
Цоколь без вводов, высотой 100 мм |
|
0 |
Дно отсутствует |
Покрытие: Полимерное порошковое RAL7032. |
