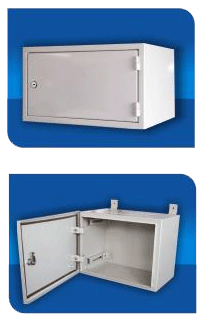

Шкафы навесные серии ВШН


Назначение и область применения

Предназначены для монтажа электрооборудования, устанавливаются в закрытых помещениях на промышленных объектах и в общественных, жилых зданиях и административных сооружениях при температуре от +5º до +50ºС и относительной влажностью не более 80%.



Шкафы, используемые под открытым небом, должны обладать повышенной защитой поверхности, а так же для защиты уплотнителей в случае постоянной высокой влажности воздуха рекомендуется использовать защитный козырек, предохраняющий от дождя.



Описание

Шкафы Серии ВШН изготовлены из холоднокатаного листа толщиной 1,5 мм. Корпусы и съемные части оборудованы приспособлениями для заземления.



Покрытие: Порошковая полимерная краска RAL 7032, или цвет по желанию заказчика.











Шкафы сварные ВШН выпускаются в модификациях:


ВШН 1X (вкладная дверь, абонентский замок)
(Узнать подробнее...)


ВШН 2X, (накладная дверь, абонентский замок)
(Узнать подробнее...)





Табл. Обозначение изделия. Наружные размеры.

Обозначение изделия

Размеры

Высота Н, мм

Ширина А, мм

Глубина В, мм

ВШН-ХХ-300х300х200

300

300

200

ВШН-ХХ-300х400х200

300

400

200

ВШН-ХХ-400х300х200

400

300

200

ВШН-ХХ-400х400х200

400

400

200

ВШН-ХХ-400х500х200

400

500

200

ВШН-ХХ-500х400х250

500

400

250

ВШН-ХХ-500х500х250

500

500

250

ВШН-ХХ-500х600х250

500

600

250

ВШН-ХХ-600х400х300

600

400

300

ВШН-ХХ-600х600х300

600

600

300

ВШН-ХХ-600х700х300

600

700

300

ВШН-ХХ-700х500х300

700

500

300

ВШН-ХХ-700х600х300

700

600

300

ВШН-ХХ-700х700х300

700

700

300

ВШН-ХХ-700х800х300

700

800

300

ВШН-ХХ-800х700х300

800

700

300

ВШН-ХХ-800х800х300

800

800

300

ВШН-ХХ-800х1000х300

800

1000

300

ВШН-ХХ-1000х800х400

1000

800

400

ВШН-ХХ-1000х1000х400

1000

1000

400



Шкафы ВШН перечисленные в табл. изготавливаются серийно.

По заказу могут быть изготовлены шкафы ВШН с промежуточными наружными размерами от 300х300х200мм до 1000х1000х400мм.
