Шкафы серии ВШУ19
Предназначены, в основном, для распределительных телекоммутационных узлов.
Разработаны на базе шкафов серии ВШУ.
Дополнительно устанавливается несущий профиль для 19˝ оборудования.

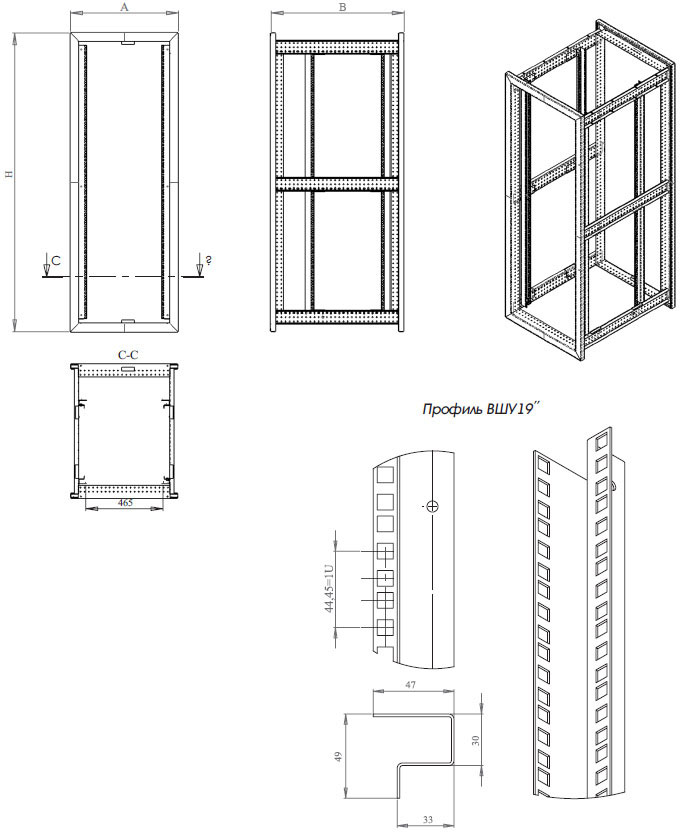

Таблица. Наружные размеры каркаса.
Обозначение изделия |
Наружные размеры каркаса |
Емкость, U |
Высота Н, мм |
Ширина А, мм |
Глубина В, мм |
ВШУ19-ХХХХХХХ-1400х650х800 |
29 |
1400 |
650 |
800 |
ВШУ19-ХХХХХХХ -1400х650х700 |
29 |
1400 |
650 |
700 |
ВШУ19-ХХХХХХХ -1400х650х600 |
29 |
1400 |
650 |
600 |
ВШУ19-ХХХХХХХ -1600х650х800 |
33 |
1600 |
650 |
800 |
ВШУ19-ХХХХХХХ -1600х650х700 |
33 |
1600 |
650 |
700 |
ВШУ19-ХХХХХХХ -1600х650х600 |
33 |
1600 |
650 |
600 |
ВШУ19-ХХХХХХХ -1800х650х800 |
38 |
1800 |
650 |
800 |
ВШУ19-ХХХХХХХ -1800х650х700 |
38 |
1800 |
650 |
700 |
ВШУ19-ХХХХХХХ -1800х650х600 |
38 |
1800 |
650 |
600 |
ВШУ19-ХХХХХХХ -2000х650х800 |
42 |
2000 |
650 |
800 |
ВШУ19-ХХХХХХХ -2000х650х700 |
42 |
2000 |
650 |
700 |
ВШУ19-ХХХХХХХ -2000х650х600 |
42 |
2000 |
650 |
600 |
ВШУ19-ХХХХХХХ -2150х650х800 |
45 |
2150 |
650 |
800 |
ВШУ19-ХХХХХХХ -2150х650х700 |
45 |
2150 |
650 |
700 |
ВШУ19-ХХХХХХХ -2150х650х600 |
45 |
2150 |
650 |
600 |
Шкафы серии ВШУ19˝ перечисленные выше изготавливаются серийно.
По заказу могут быть изготовлены шкафы ВШУ19˝ с другими наружными размерами и комплектацией по эскизам заказчика.
Комплектация осуществляется по желанию заказчика.
Дополнительная комплектация для шкафов серии ВШУ19˝
- Полки выдвижные на телескопических направляющих серии ВПВ4.
- Полки стационарные с боковым креплением серии ВПС4.
- Фальшпанели передние сплошные серии ВФС1.
- Фальшпанели передние с жалюзями серии ВФЖ1.
Пример обозначения при заказе: Шкаф ВШУ19-6204286-42U-2000х650х600-П(7032)
Расшифровка: Шкаф серии ВШУ19˝ 42U с каркасом 2000х650х600
Комплектация:
6 |
Дверь стеклянная рамная одностворчатая |
2 |
Дверь металлическая двустворчатая вкладная |
0 |
Монтажная панель отсутствует |
4 |
Крышка низкая без вентиляционных отверстий |
2 |
Боковая стенка металлическая вкладная, 2 шт. |
8 |
Цоколь без вводов (для 19" оборудования) |
6 |
Дно с одним раздвижным вводом по задней стенке (для 19" оборудования) |
Покрытие: Полимерное порошковое RAL7032.
