Шкафы неразъемные
 Описание

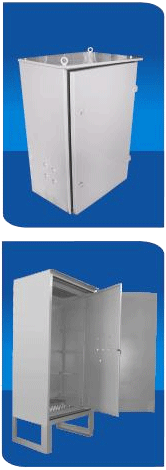

Шкаф состоит из внутреннего и наружного корпусов, выполненных из листовой стали толщиной 1…2мм. Промежутки между корпусами заполнены теплоизоляционным материалом. Общая толщина стенки 45мм. Шкаф имеет теплоизолирующую дверь с двумя замками, уплотнитель по всему периметру дверного проема изморозостойкой резины. С одной из сторон шкафа имеются кабельные вводы для проводов и зажимы заземления.
По типу установки может быть напольным – съемные опоры 400 мм, навесным – две пары проушин на задней стенке и устанавливаться на трубу через хомуты на дне шкафа.
Шкафы могут иметь как порошково-полимерное покрытие, так и покрытие автомобильным синтетическим грунтом серого цвета.
По согласованию с заказчиком:
- изготавливаются шкафы неуказанных размеров;
- изготавливаются стационарные и передвижные монтажные панели;
- определяется способ установки и наличие опор;
- определяется расположение и количество кабельных вводов, отличных от базовых.
Таблица. Наружные размеры.
|
Обозначение изделия |
Наружные размеры |
|
Высота Н, мм |
Ширина А, мм |
Глубина В, мм |
|
ВШОХ-Х-НР-ХХ-500х500х500 |
500 |
500 |
500 |
|
ВШОХ-Х-НР-ХХ-600х500х500 |
600 |
500 |
500 |
|
ВШОХ-Х-НР-ХХ-800х600х500 |
800 |
600 |
500 |
|
ВШОХ-Х-НР-ХХ-1000х600х500 |
1000 |
600 |
500 |
|
ВШОХ-Х-НР-ХХ-1000х800х600 |
1000 |
800 |
600 |
|
ВШОХ-Х-НР-ХХ-1200х800х500 |
1200 |
800 |
500 |
|
ВШОХ-Х-НР-ХХ-1400х700х600 |
1400 |
700 |
600 |
|
ВШОХ-Х-НР-ХХ-1400х800х600 |
1400 |
800 |
600 |
Шкафы ВШО, перечисленные в таблице, изготавливаются серийно.
|
Пример обозначения заказа: Шкаф ВШОЭ-П-НР-ГД-НхАхВ-П(7001) УХЛ1
(Шкаф обогреваемый ВШО серийного исполнения с обогревом от встроенного взрывобезопасного электронагревателя - Э ; напольный- П; неразъемный -Н Р; с глухой дверью -ГД; покрытие полимерное порошковое RAL 7001; климатическое исполнение УХЛ1) |
